El mecanismo del reloj por dentro: del barrilete al volante y el trabajo de taller que lo mantiene en hora
Plubrotre es un proyecto editorial dedicado al taller de relojería mecánica. Aquí se explica cómo circula la energía dentro de un calibre, por qué el escape marca el ritmo, qué ocurre realmente durante un desmontaje y una limpieza, dónde van los aceites y qué se puede ajustar cuando un reloj adelanta o atrasa.
Los textos están escritos para quien quiere entender el mecanismo antes de tocarlo: aficionados que abren su primera tapa de fondo, estudiantes de relojería y lectores que sienten curiosidad por un oficio que sigue siendo manual. No se venden piezas ni se ofrecen reparaciones; solo se publica material de lectura.
Del barrilete al tren de rodaje: cómo viaja la energía
Todo reloj mecánico vive de una cinta de acero enrollada dentro de un tambor. El barrilete guarda ese muelle real, lo sujeta por un extremo al eje y por el otro a la pared interior del tambor. Al dar cuerda, el eje gira y el muelle se aprieta; al soltarse lentamente, el dentado exterior del tambor empuja el resto del mecanismo. La diferencia entre un reloj estable y uno caprichoso empieza casi siempre aquí: un muelle cansado, un tambor con las paredes desgastadas o una brida deslizante mal engrasada entregan un par irregular que ninguna regulación posterior corrige del todo.
Desde el barrilete la energía pasa al tren de rodaje, una cadena de ruedas y piñones que reduce el par y multiplica la velocidad. La rueda de centro, la mediana, la de segundos y la rueda de escape están calculadas para que una vuelta completa de una de ellas equivalga a una hora o a un minuto exactos. Cada eje gira sobre pivotes finísimos alojados en rubíes sintéticos, y el juego longitudinal de cada rueda —ese milímetro escaso de holgura entre puente y platina— se comprueba pieza a pieza con la punta de la pinza.
Cuando el tren tiene un problema, el reloj lo anuncia antes de pararse: la reserva de marcha cae, la amplitud baja por la tarde, el segundero avanza a saltos irregulares. Conviene revisar en este orden:
- Estado del muelle real y de la brida deslizante en los calibres automáticos.
- Limpieza y forma del dentado del tambor, sin dientes doblados ni rebabas.
- Juego longitudinal de cada rueda, comprobado con el puente montado y los tornillos apretados.
- Pivotes íntegros, sin marcas azuladas ni puntas romas.
- Rubíes sin fisuras y con el aceite en su sitio, no desplazado hacia el borde.
El escape y el volante: donde nace la marcha
El escape es la frontera entre la energía y el tiempo. En el escape de áncora suizo, la rueda de escape empuja alternativamente las dos paletas de rubí del áncora; el áncora, a su vez, transmite un impulso al volante a través de la piedra de impulso montada en el plateau. El volante oscila libremente hasta que su espiral lo devuelve, desbloquea el áncora y recibe un nuevo impulso. Ese ciclo, repetido seis, ocho o diez veces por segundo, es el que traduce el par del muelle en oscilaciones contables.
Dos parámetros describen su salud. La frecuencia, expresada en alternancias por hora, es una constante de diseño: 18.000, 21.600, 28.800 o 36.000. La amplitud, medida en grados de giro del volante, es un indicador de estado: con el reloj armado del todo y en posición horizontal, un valor holgado habla de un tren limpio y bien lubricado; una amplitud pobre apunta a suciedad, aceite envejecido, un muelle debilitado o un roce en alguna parte del recorrido.
El conjunto del volante concentra los ajustes más delicados del calibre. La espiral debe quedar plana, concéntrica y con las espiras separadas por igual; el punto de fijación al portapitón, la posición de la clavija y el paso por la raqueta condicionan la marcha en cada posición. Una espiral que roza el brazo del volante, que se pega a sí misma por magnetismo o que ha quedado ligeramente deformada al manipularla produce errores que aparentan ser de regulación y no lo son.
Desmontar y limpiar un calibre sin perder el hilo
Un desmontaje ordenado vale más que cualquier truco. Antes de tocar un tornillo conviene observar el movimiento en marcha, anotar cómo se comporta y hacer fotografías de cada cara con la lupa puesta: la memoria falla, y muchos calibres tienen tornillos de longitudes casi idénticas que solo se distinguen por su alojamiento.
El orden habitual de trabajo sigue una lógica sencilla: primero se libera la energía, después se retiran las piezas que dependen de esa energía y al final se separan las bases.
- Retirar el movimiento de la caja y desmontar agujas y esfera con las protecciones adecuadas.
- Desarmar por completo el muelle real soltando el trinquete con control, nunca de golpe.
- Extraer el volante con su puente y guardarlo aparte, en un recipiente propio.
- Quitar el áncora y su puente; el calibre queda ya sin escape y sin riesgo de embalarse.
- Desmontar el puente de trenes, retirar las ruedas por orden y separar el barrilete.
- Voltear la platina y desmontar el mecanismo de puesta en hora y el sistema automático si lo hay.
- Clasificar cada grupo de piezas en cestillos o recipientes separados, con sus tornillos.
La limpieza combina disolvente y enjuague: un baño de limpiador para relojería, uno o dos enjuagues y un secado en aire templado, con las piezas del escape y el volante tratadas aparte porque el rubí y la espiral no toleran cualquier producto. Las piezas con esmaltes, lacas o piedras engastadas exigen comprobación previa. Tras el secado, cada pieza se inspecciona con lupa: restos de fibra, virutas de latón, dientes doblados o pivotes gastados se ven mejor secos que sucios.
La lubricación: pocos puntos, cantidades muy pequeñas
Engrasar un reloj no consiste en repartir aceite, sino en colocar una cantidad medida en un punto exacto. Cada familia de lubricantes tiene su función: aceites finos para los pivotes rápidos del volante y del escape, aceites más densos para los ejes lentos del tren y del barrilete, grasas para las superficies deslizantes del mecanismo de puesta en hora, y preparados específicos para las paletas del áncora.
Los puntos habituales son pocos y siempre los mismos: pivotes del tren en sus rubíes, piedras del volante con su reserva bien formada, caras de impulso de las paletas, dentado interior del tambor y su tapa, muelle real y brida deslizante, tija y tirete, y la corona de los calibres con rosca.
El exceso es tan perjudicial como la falta. Un aceite que desborda el hueco del rubí migra por capilaridad, arrastra polvo y forma con el tiempo una pasta abrasiva. La cantidad correcta se reconoce a simple vista con la lupa: una gota que ocupa entre la mitad y dos tercios de la copa del rubí, con contorno limpio y sin rebosar por el borde de la piedra.
- Aplicar siempre con el aceitador del calibre adecuado, no con el más cercano.
- Engrasar después del montaje de cada grupo, no al final de todo.
- Limpiar la punta del aceitador entre puntos distintos.
- No mezclar lubricantes de familias diferentes en un mismo alojamiento.
- Comprobar la reserva de aceite girando el movimiento hacia la luz.
Ajuste de la marcha y errores de posición
Regular un reloj es trabajar sobre tres cifras que se leen juntas en el cronocomparador: la marcha diaria en segundos, la amplitud del volante y el error de reposición, que mide la simetría del escape. Una marcha aparentemente perfecta acompañada de una amplitud baja y un error de reposición alto describe un mecanismo que funciona por casualidad, no por ajuste.
La marcha se corrige desplazando la raqueta, cuando existe, o actuando sobre los tornillos de inercia del volante en los calibres sin raqueta. El error de reposición se corrige orientando la clavija de la espiral o girando la varilla del áncora, según el diseño. Ninguna de las dos operaciones sustituye a una limpieza: si el calibre está sucio, la regulación solo desplaza el problema.
Los errores de posición aparecen porque la gravedad actúa de forma distinta sobre los pivotes del volante según cómo se apoye el reloj. Un control razonable pasa por medir en varias posiciones a intervalos regulares:
- Esfera arriba y esfera abajo, que muestran el estado de las piedras del volante.
- Corona a la izquierda, arriba y abajo, donde el volante gira sobre el canto de sus pivotes.
- Medidas al armar del todo y a las veinticuatro horas, para ver cómo cae la amplitud.
- Una comprobación final en uso real durante varios días, que resume todo lo anterior.
El magnetismo merece mención aparte. Una espiral magnetizada junta sus espiras y dispara la marcha varios minutos al día sin que nada parezca roto. La comprobación con un detector y el paso por un desmagnetizador son el primer gesto ante cualquier reloj que adelanta de forma repentina.

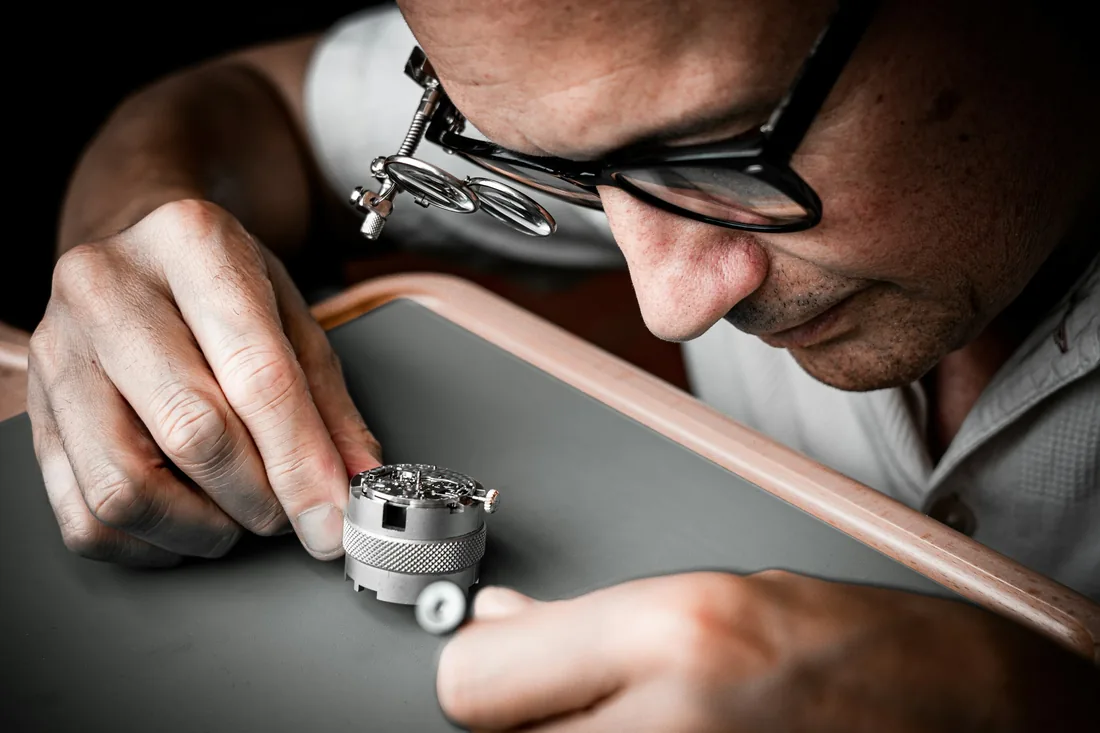

Lupa, pinzas y pulso: el gesto del taller
La relojería se practica sentado, con los antebrazos apoyados y los codos firmes sobre el banco. La lupa habitual de tres o cuatro aumentos sirve para el montaje general; las revisiones de pivotes y paletas piden más aumento y, con él, menos distancia de trabajo y más disciplina postural. Una luz difusa y lateral, sin reflejos duros sobre el metal, cansa menos la vista y revela mejor los arañazos.
Las pinzas se afilan y se pulen antes de usarlas: unas puntas que no cierran a ras proyectan la pieza al otro lado de la habitación. Se sujeta siempre por la zona más robusta, nunca por un pivote, y la presión es la mínima que impide el deslizamiento. Los destornilladores se eligen por el ancho exacto de la ranura; uno estrecho redondea la cabeza del tornillo y uno ancho marca el puente alrededor.
Hábitos que evitan la mayoría de los accidentes
- Trabajar dentro de una bandeja de borde alto o sobre un tapete claro con reborde.
- Mover la pieza hacia el centro de la mesa antes de soltarla.
- No cruzar las manos por encima del movimiento abierto.
- Colocar el bote de aceite y el desmontado fuera de la trayectoria del brazo.
- Parar cuando la vista se cansa: los errores llegan siempre después de la fatiga.
Mesa limpia y control del polvo
El polvo es el adversario constante del trabajo fino. Una fibra textil sobre una paleta basta para frenar el escape; una partícula en el hueco de un rubí convierte el aceite en abrasivo. Mantener el entorno limpio es parte del oficio, no un detalle estético.
En la práctica funcionan medidas sencillas: un banco despejado con solo las herramientas en uso, una cúpula o campana sobre el movimiento cuando se interrumpe el trabajo, paños de microfibra sin pelusa y guantes o dedales para manipular la caja y la esfera. Conviene evitar corrientes de aire directas, ventiladores apuntando a la mesa y ropa de lana en la zona de montaje.
El aire comprimido tiene su lugar, pero seco y filtrado, y nunca dirigido sobre el volante montado. Para las partículas sueltas es mejor una perilla manual y un pincel limpio reservado en exclusiva a esa tarea. El orden de los recipientes también cuenta: cada grupo de piezas en su cestillo, tapado, hasta el momento de su montaje.
Cristal, juntas y control de hermeticidad
La caja protege al calibre de todo lo que el calibre no soporta: agua, vapor, polvo y golpes. El cristal puede ir a presión, encajado con junta o pegado, y cada montaje tiene su procedimiento. Los cristales acrílicos se sustituyen con una prensa y un juego de matrices; los de zafiro con junta exigen limpiar el asiento y comprobar que el aro no queda pinzado ni retorcido.
Las juntas de la tapa de fondo, de la corona y de los pulsadores son piezas de consumo. Se revisan en cada apertura, se sustituyen cuando pierden sección o elasticidad y se engrasan con silicona específica antes de montarlas. Una junta seca o aplastada deja pasar humedad aunque el reloj parezca bien cerrado.
Comprobación básica tras cerrar la caja
- Verificar el asiento del cristal y de la tapa, sin holguras ni restos de junta antigua.
- Prueba en seco con variación de presión, que detecta fugas sin mojar el reloj.
- Si procede y el resultado anterior es correcto, prueba en agua con presión controlada.
- Comprobación de condensación en el cristal tras un cambio de temperatura moderado.
- Registrar el resultado y repetir el control cuando se vuelva a abrir la caja.
Conviene recordar que la indicación de resistencia grabada en el fondo describe el estado del reloj cuando salió de fábrica, no su estado actual. Después de años de uso, de aperturas y de cambios de corona, la única referencia fiable es la prueba realizada tras el último cierre.
Herramientas del relojero: lo que de verdad hace falta
Un banco útil se construye despacio y por necesidad. Empezar por un juego completo de máquinas suele terminar en cajones llenos de utensilios sin usar; empezar por lo básico y añadir según el trabajo que llega da mejores resultados y enseña más.
Base para abrir, observar y montar
- Destornilladores de relojería en varios anchos, con las puntas rectificadas.
- Dos o tres pinzas de acero no magnético, puntas finas y pulidas.
- Lupa de tres o cuatro aumentos y una de mayor aumento para inspección.

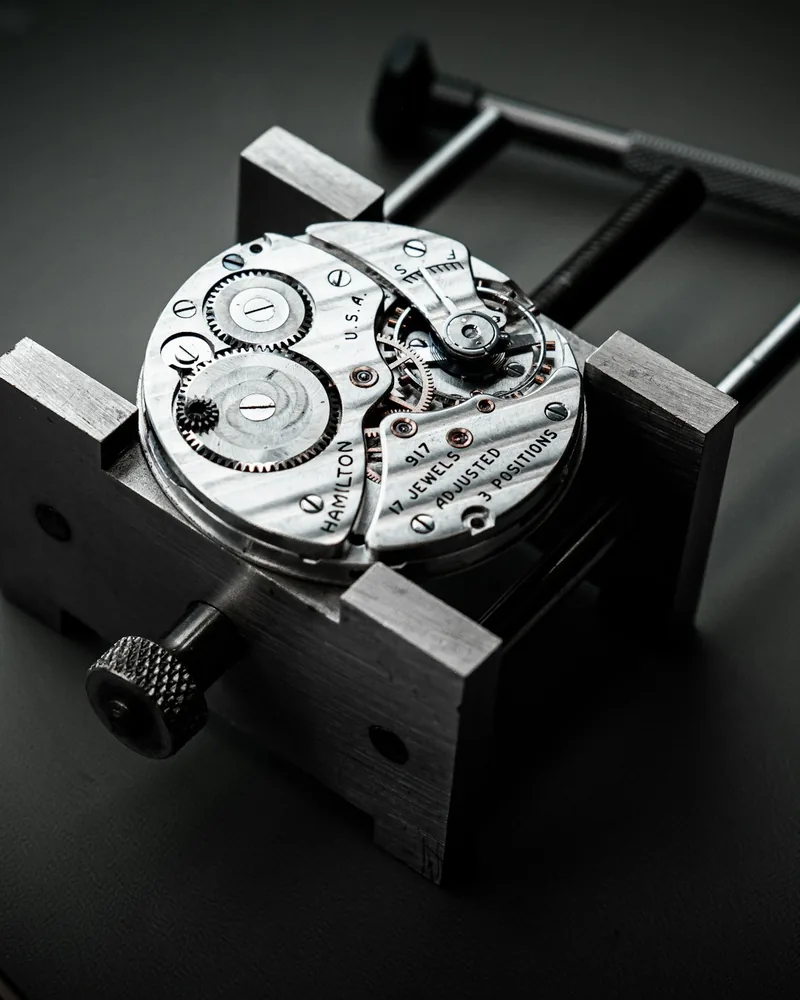

- Portamovimientos ajustable y bandeja o tapete de trabajo con reborde.
- Perilla de aire, pinceles limpios y papel absorbente sin pelusa.
- Útiles de apertura de fondos: cuchilla, llave de garras o prensa según el tipo.
Para desmontaje, limpieza y lubricación
- Cestillos y recipientes con tapa para clasificar piezas y tornillos.
- Juego de aceitadores de distintos calibres, con soporte propio.
- Lubricantes de las familias necesarias, conservados cerrados y fechados.
- Levanta-agujas, protectores de esfera y útil de colocación de agujas.
- Prensa de cristales con matrices y útil para juntas.
Para medir y comprobar
- Cronocomparador o aplicación de medida acústica con micrófono adecuado.
- Detector de magnetismo y desmagnetizador.
- Comprobador de hermeticidad en seco.
- Calibre o micrómetro para medir cristales, juntas y espesores.
El mantenimiento de las herramientas forma parte del oficio: puntas rectificadas, pinzas ajustadas, aceitadores limpios y lubricantes dentro de su vida útil. Una herramienta descuidada deja siempre su marca en la pieza.
Qué se publica en Plubrotre
Plubrotre reúne material de lectura sobre el interior del reloj mecánico y sobre el trabajo de taller que lo acompaña. El criterio es siempre el mismo: explicar el mecanismo y el procedimiento con suficiente detalle para entenderlos, sin convertir el texto en un manual de garantía ni sustituir la formación práctica que solo se adquiere en el banco.
Los contenidos se agrupan en cuatro líneas:
- Descripción del mecanismo: barrilete, tren de rodaje, escape, volante y espiral.
- Procedimientos de taller: desmontaje, limpieza, montaje y lubricación.
- Control y ajuste: amplitud, marcha, error de reposición, posiciones y magnetismo.
- Caja y protección: cristales, juntas, hermeticidad y cuidado del puesto de trabajo.
Los artículos se revisan y se amplían con el tiempo. Cuando un procedimiento depende del calibre concreto o de las herramientas disponibles, el texto lo indica en lugar de ofrecer una regla única. Las intervenciones sobre relojes de valor, con complicaciones o en garantía corresponden a un taller profesional.
